Các thiết bị điện tử công suất cao Các chất nền gốm nhôm có khả năng phân tán nhiệt và cách nhiệt cao

Thiết bị điện tử công suất cao Các chất nền gốm nhôm có khả năng phân tán nhiệt và cách điện cao hơn

Bảng giới thiệu sản phẩm

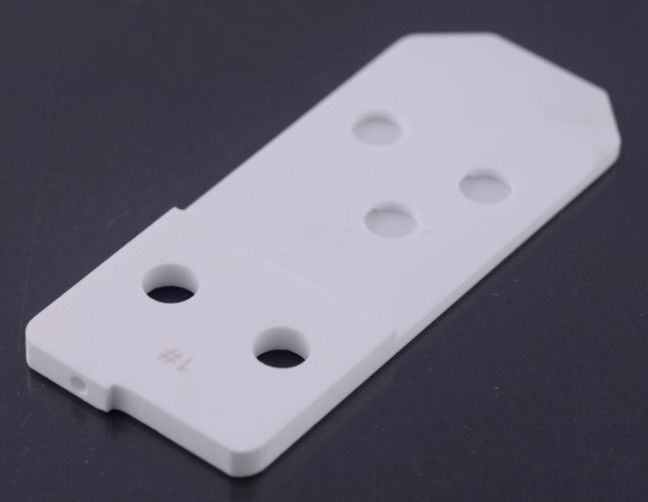

Các chất liệu tháp tháp của chúng tôi được sản xuất từ 99,6% chất liệu alumina tinh khiết cao,được thiết kế đặc biệt cho các yêu cầu quản lý nhiệt và cách điện trong các thiết bị điện tử công suất caoVới độ dẫn nhiệt tuyệt vời (24-30W / ((m · K)) và sức mạnh cách điện cực cao (> 15kV / mm), với bề mặt được đánh bóng chính xác đạt độ thô dưới Ra 0,1μm,Các chất nền này là giải pháp lý tưởng cho nhiệt độ cao, các ứng dụng công suất cao bao gồm bán dẫn công suất, đèn LED và mô-đun IGBT.

Ứng dụng chính

• Điện tử điện: IGBT module, MOSFET, thyristor heat sinks

• Ánh sáng LED: Các chất nền bao bì chip LED công suất cao

• Xe năng lượng mới: Máy điều khiển động cơ, bộ điều khiển pin sạc

• Truyền thông 5G: Máy tăng cường điện của trạm cơ sở

• Kiểm soát công nghiệp: Chuyển đổi tần số, đơn vị điện dẫn động servo

Ưu điểm chính

️Phân tán nhiệt hiệu quả: Khả năng dẫn nhiệt lên đến 30W/m·K, tốt hơn 10 lần so với PCB tiêu chuẩn
️Cấp độ cách nhiệt cao hơn: Điện áp phá vỡ > 15kV/mm, điện trở khối lượng > 1014Ω·cm
️Chống nhiệt độ cao: Hoạt động liên tục đến 850°C
️Sự ổn định kích thước: CTE 7,2 × 10 - 6 ° C, kết hợp tuyệt vời với chip
️Máy chế độ chính xác: Độ phẳng ≤0,02mm/50mm, cắt bằng laser

Thông số kỹ thuật

Quá trình sản xuất chính xác

1. Sản xuất bột: Bột alumina tinh khiết cao (D50≤0,8μm)

2. Việc đúc băng: Kiểm soát độ nhớt và độ dày của phân bón chính xác

3. Nén bằng cách đồng vị: 200MPa làm dày đặc áp suất cao

4. Chất thải khí quyển: 1650 °C bảo vệ bằng hydro sintering

5. Máy chế độ chính xác: Sơn hai mặt + cắt laser

6. Điều trị bề mặt: CMP đánh bóng đến Ra 0,1μm

7. Kiểm tra đầy đủ: AOI + thử nghiệm cách nhiệt

Hướng dẫn cài đặt

️Các khuyến nghị chuyên môn:

• Nhiệt độ hàn < 280°C, thời gian < 10 giây

• Áp dụng mỡ nhiệt để tăng cường tiếp xúc nhiệt

• Tránh tác động cơ học và nồng độ căng thẳng tại chỗ

• Độ ẩm lưu trữ < 60% RH

• Đề nghị kiểm tra cách nhiệt thường xuyên (mỗi 5.000 giờ)

Cam kết phục vụ

• Hỗ trợ kỹ thuật: Dịch vụ phân tích mô phỏng nhiệt

• Phản ứng nhanh chóng: 48 giờ giao hàng nhanh cho kích thước tiêu chuẩn

• Tùy chỉnh: Các hình dạng đặc biệt và các phương pháp xử lý kim loại có sẵn

• Phân tích thất bại: Phòng thí nghiệm thử nghiệm SEM+EDS được trang bị

Câu hỏi thường gặp kỹ thuật

Hỏi: Làm thế nào để chọn độ dày nền thích hợp?
A: 0.63mm được khuyến cáo cho các thiết bị công suất chung, ≥1.0mm cho các ứng dụng công suất cao

Q: Có thể có kim loại hóa hai mặt không?
A: Hỗ trợ in phim dày, phun phim mỏng, DBC và các quy trình kim loại hóa khác

Q: Làm thế nào để đảm bảo độ tin cậy trong môi trường rung động?
A: Đề nghị thiết kế cấu trúc tăng cường cạnh được cấp bằng sáng chế của chúng tôi
