Silicon Nitride Ceramic I-Beam Guide Rail - Cấu trúc dẫn đường chính xác chống nhiệt độ cao

Thanh ray dẫn hướng hình chữ I bằng gốm Silicon Nitride - Linh kiện cấu trúc dẫn hướng chính xác chịu nhiệt độ cao

Tổng quan sản phẩm

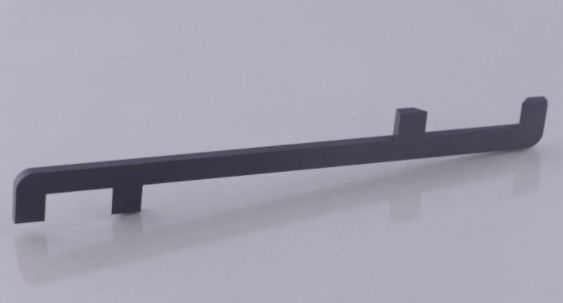

Sản phẩm này là thanh ray dẫn hướng hình chữ I bằng gốm silicon nitride được sản xuất bằng công nghệ thiêu kết ép nóng, có kết cấu màu xám đậm đồng nhất với bề mặt được mài chính xác. Sản phẩm áp dụng cấu trúc đối xứng hình chữ I sáng tạo, kết hợp thân chính kéo dài với các phần nhô ra hình chữ nhật thẳng đứng ở cả hai đầu và ở giữa để tạo thành cấu trúc ba điểm tựa ổn định. Thiết kế này đảm bảo độ bền cấu trúc đủ trong khi vẫn đạt được chức năng định vị dẫn hướng chính xác, làm cho nó đặc biệt phù hợp với các ứng dụng thiết bị tự động hóa có độ chính xác cao.

Ứng dụng chính

• Thiết bị nhiệt độ cao: Thanh ray dẫn hướng truyền tải lò nhiệt, đường ray chịu lực lò thiêu kết
• Máy móc chính xác: Thanh ray dẫn hướng tuyến tính máy công cụ CNC, linh kiện dẫn hướng dụng cụ đo lường chính xác
• Thiết bị tự động hóa: Đường ray định vị cánh tay robot, thanh ray dẫn hướng truyền tải dây chuyền sản xuất tự động
• Sản xuất chất bán dẫn: Thanh ray dẫn hướng chuyển wafer, linh kiện dẫn hướng thiết bị chân không
• Thiết bị đặc biệt: Thanh ray dẫn hướng thiết bị phun nhiệt độ cao, cơ chế dẫn hướng máy gia công laser

Ưu điểm sản phẩm

→ Độ bền cấu trúc cực cao: Cường độ nén ≥2400 MPa, cường độ uốn ≥720 MPa
→ Khả năng chống mài mòn vượt trội: Độ cứng Vickers ≥1580 HV, tuổi thọ mài mòn gấp 8 lần so với thanh ray dẫn hướng hợp kim
→ Ổn định nhiệt tuyệt vời: Nhiệt độ hoạt động liên tục -60℃～1380℃
→ Hệ số ma sát thấp: Hệ số ma sát động ≤0.15, không cần bôi trơn thêm
→ Ổn định kích thước chính xác: Hệ số giãn nở nhiệt 3.1×10⁻⁶/℃, đảm bảo độ chính xác ở nhiệt độ cao

Thông số kỹ thuật

Quy trình sản xuất

Công thức bột siêu mịn → Đúc ép nóng → Khử liên kết chân không → Thiêu kết ép nóng → Mài thô ba chiều → Mài thanh ray dẫn hướng chính xác → Gia công chính xác mặt đầu → Vệ sinh bằng sóng siêu âm → Kiểm tra CMM → Đóng gói chống rung

Hướng dẫn sử dụng

1. Sử dụng cấp độ chính xác trong quá trình lắp đặt để đảm bảo độ thẳng ≤0.02 mm/m

2. Khuyến nghị khe hở lắp 0.03-0.08 mm, tránh lắp chặt

3. Chừa khe hở giãn nở nhiệt khi sử dụng trong môi trường nhiệt độ cao

4. Thường xuyên làm sạch bề mặt thanh ray dẫn hướng, khuyến nghị kiểm tra độ mòn sau mỗi 500 giờ

5. Tránh tải trọng va đập, đảm bảo phân bố lực đều

Cam kết dịch vụ

• Thời gian bảo hành chất lượng 24 tháng
• Hướng dẫn lắp đặt và gỡ lỗi miễn phí
• Hỗ trợ các dịch vụ kích thước tùy chỉnh
• Cung cấp hỗ trợ kỹ thuật tại chỗ
• Dịch vụ bảo trì trọn đời

Câu hỏi thường gặp

Hỏi: Ưu điểm của cấu trúc hình chữ I là gì?
Đáp: Cấu trúc hình chữ I đạt được trọng lượng nhẹ trong khi vẫn đảm bảo độ cứng, với thiết kế ba điểm tựa giúp tăng cường độ ổn định

Hỏi: Độ thẳng của sản phẩm được đảm bảo như thế nào?
Đáp: Sử dụng máy mài thanh ray dẫn hướng chính xác, độ thẳng có thể đạt 0.01 mm/100 mm

Hỏi: Độ ổn định kích thước có được duy trì trong môi trường nhiệt độ cao không?
Đáp: Thử nghiệm cho thấy tỷ lệ thay đổi kích thước <0.015% sau 500 giờ ở 1000℃

Hỏi: Chiều dài gia công tối đa là bao nhiêu?
Đáp: Hiện tại, chiều dài thanh ray dẫn hướng hình chữ I có thể gia công tối đa là 1200 mm
